風能變流器散熱方案Wind energy converter cooling program

風能變流器散熱方案　　風電變流器通過對雙饋異步風力發電機的轉子進行勵磁，使得雙饋發電機的定子側輸出電壓的幅值、頻率和相位與電網相同，并且可根據需要進行有功和無功的獨立解耦控制。變流器控制雙饋異步風力發電機實現軟并網，減小并網沖擊電流對電機和電網造成的不利影響。可以說風電變流器是否穩定運行直接影響著電網的穩定性。如何保證風電變流器的正常運行，散熱是并不可少的一個環節。
　　文軒熱能扎根于新能源領域的散熱研發，在風電風能變流器領域，與國內外多家風電變流器廠家進行戰略性的合作，提供可靠的風電風能變流器、逆變器、電機等的散熱技術支持，文軒實現從散熱系統的熱設計、熱仿真到散熱器的生產一體化、整體性的服務要求，受到風電廠商的廣泛好評。
變流器仿真模型及相關參數：

環境溫度為：25℃


IGBT模型及相關數據：

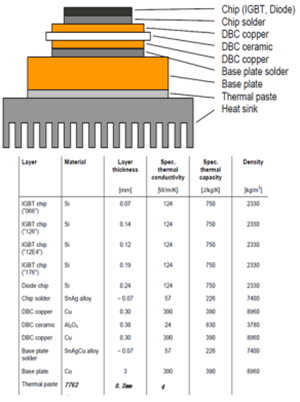

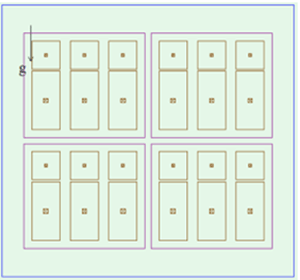

英飛凌內部結構圖及發熱元件示意圖： diode:34W； IGBT:91W； total 1500W；假設導熱介質為：7762導熱膏，厚0.2mm， K=4W/m*K。

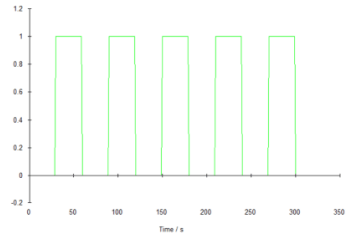

熱源件工作狀態：
0-29s：0%；
29s-30s：from 0% to 100%；
30s-59s：100%；
59s-60s：from 100% to 0%；
一個周期循環運行60S。

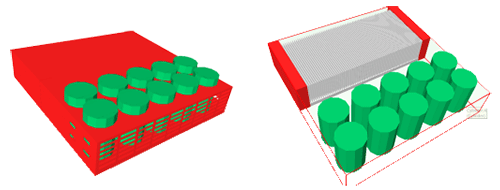

散熱器設計仿真模型及相關參數：

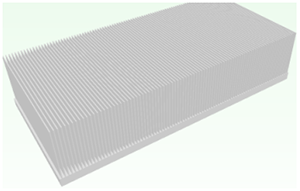

散熱器參數:
基板尺寸:462*220*15mm；
Fin厚：1.5mm；
Fin數量：92fins；
Fin高：87mm；
材質：AL 1060；
加工工藝：鏟齒；
運行16個周期，共 960s。

變流器仿真結果數據示意圖：

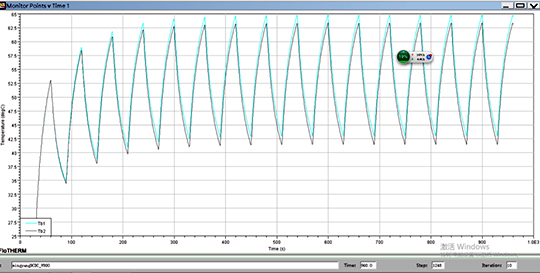

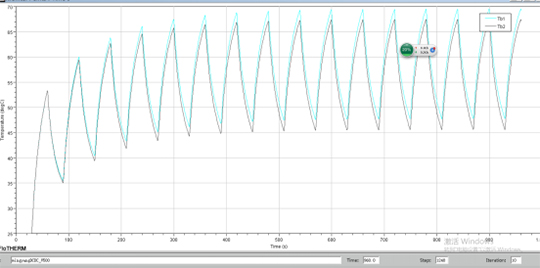

Tb溫度隨時間的變化示意圖：（氣流：500m^3/H）

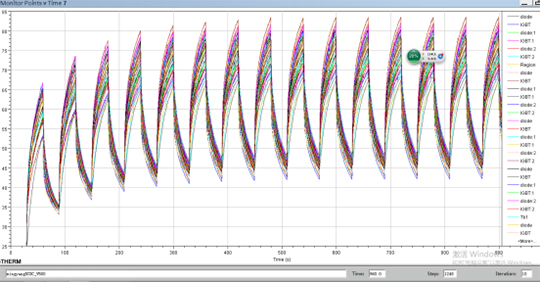

IGBT核心元件下表面溫度隨時間的變化示意圖：
（氣流：500m^3/H，IGBT 節點溫度= 核心元件表面溫度+ 核心元件功率*核心元件Rj-c。）

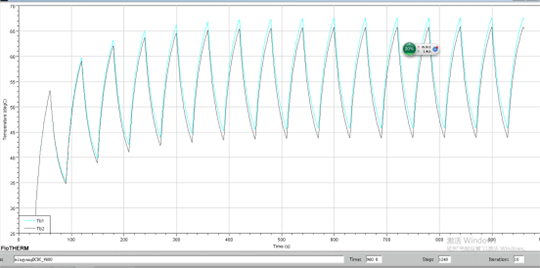

Tb溫度隨時間的變化示意圖：（氣流：600m^3/H）

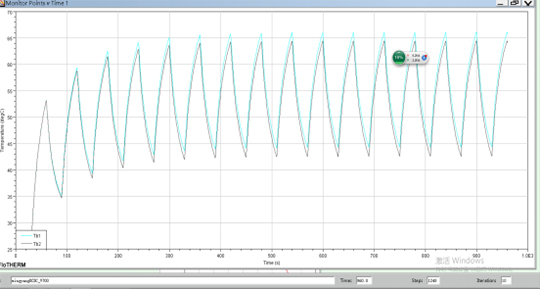

Tb溫度隨時間的變化示意圖：（氣流：700m^3/H）

Tb溫度隨時間的變化示意圖：（氣流：800m^3/H）

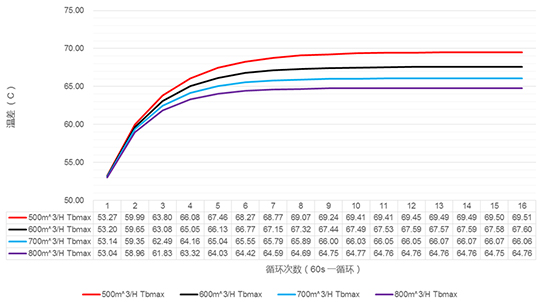

熱源底部散熱器表面最高溫度隨時間循環的變化仿真結果：

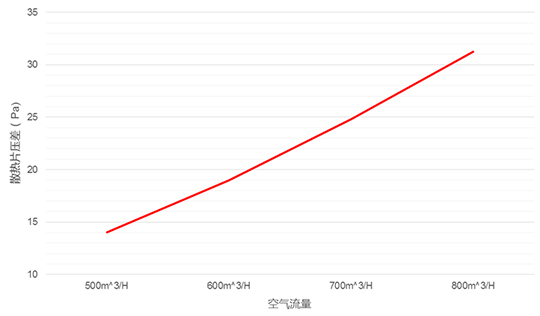

散熱片壓力損失與流量仿真結果：
